- Solution logicielle de surveillance de réseaux EtherCAT

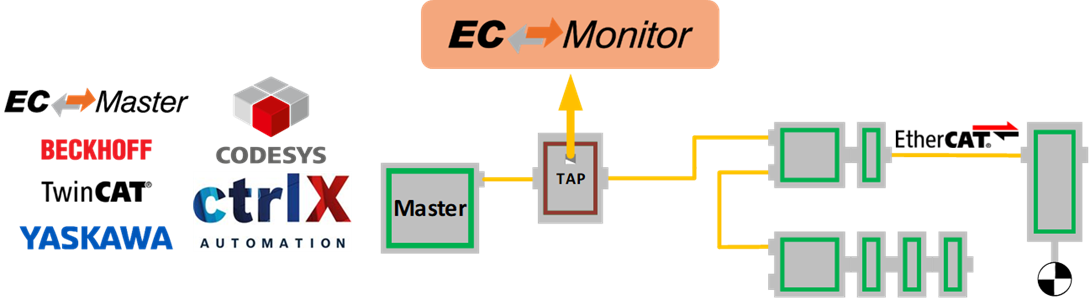

Le logiciel de surveillance de réseaux EtherCAT EC-Monitor d’Acontis Technologies (distribué par ISIT) permet d'analyser et d'évaluer le trafic de données d'un réseau EtherCAT en enregistrant les trames du protocole et en fournissant les données décodées à une application cliente. Les données de processus (entrées et sorties), les états des esclaves, les compteurs d'erreurs des esclaves et d'autres données EtherCAT importantes sont extraits des tramesEC-Monitor analyse le trafic de données entre le maître et les esclaves par le biais d'un équipement TAP (Test Access Point) inséré après le maître.

- Utilisation du fichier EtherCAT Network Information (ENI)

- Surveillance des compteurs d'erreurs esclaves : registres ESC 0x300 à 0x313

- Traitement du trafic réseau brut capturé et enregistré dans des fichiers Wireshark

- Bibliothèque utilisable indépendamment du contrôleur maître et fonctionnant avec les maîtres EtherCAT des sociétés Beckhoff, Omron, Bosch-Rexroth, Lenze, Acontis, etc.

- Aucune intégration avec le contrôleur maître existant n’est requise
