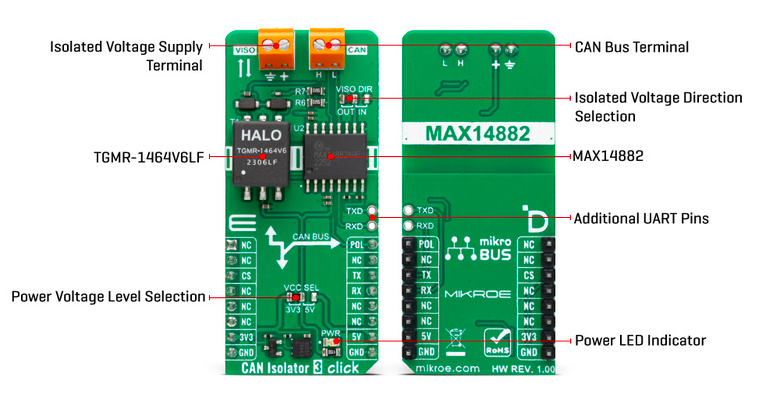

CAN Isolator 3 Click est une carte au format Click Board de MikroElektronika qui fournit une communication CAN isolée en intégrant le circuit MAX14882, un émetteur-récepteur CAN isolé avec un pilote de transformateur intégré d'Analog Devices. Cette solution apporte une isolation galvanique entre le côté contrôleur du protocole CAN de l'appareil (TDX, RDX) et les fils physiques du réseau CAN (CANH, CANL) côté câble/bus de l'émetteur-récepteur. En outre, cette carte offre la possibilité de générer indépendamment une tension isolée. Une solution adaptée aux applications d’automatisation, de commandes industrielles, des systèmes de ventilation-climatisation, etc.
- Le circuit MAX14882 fournit jusqu'à 5 kVRMS d'isolation galvanique pendant 60 secondes
- Le circuit délivre une tension de fonctionnement continue jusqu'à 848 VRMS tout en fonctionnant au débit de données CAN haute vitesse maximum de 1 Mbit/s
- Large plage de tension d'alimentation pour l'interface du contrôleur CAN (3 V – 5 V), contrôle de polarité du bus de terrain et pilote de transformateur intégré pour le transfert de puissance vers le côté bus
- Contrôleur de bus CAN dépassant les exigences des spécifications ISO 11898 de -2 V à +7 V avec une plage de mode commun d'entrée de récepteur de ±25 V
- E/S CANH et CANL tolérantes aux pannes jusqu'à ±54 V et protégées contre les décharges électroniques (ESD) jusqu'à ±15 kV
