Le fournisseur de semiconducteurs allemand Infineon propose avec son circuit PSOC 4100T Plus, l’intégration d’un microcontrôleur avec la technologie Multi-Sense de la société qui inclut une fonctionnalité de détection capacitive, une détection inductive exclusive, ainsi qu'une solution de détection de liquides non invasive et sans contact. De ce fait, Infineon estime que le circuit PSOC 44100T Plus ouvre de nouvelles perspectives en matière de détection et de gestion d’interfaces tactiles.

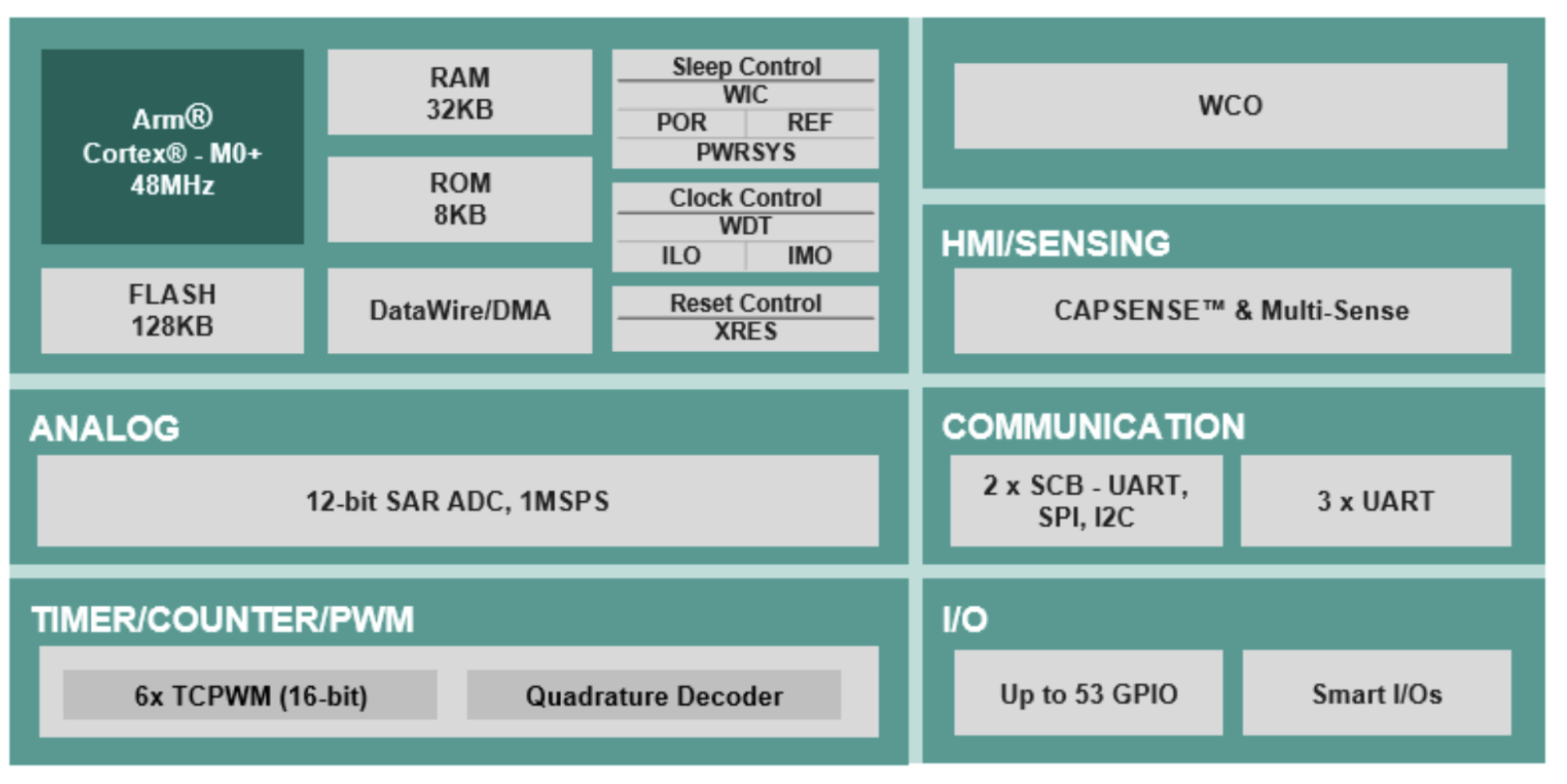

Ce microcontrôleur à coeur Arm Cortex-M0+ cadencé à 48 MHz qui fait parti de la famille des circuits PSoC de la société (issu des activités Cypress racheté par Infineon en 2019) procure aux développeurs outre une combinaison de blocs analogiques et numériques, 128 Ko de mémoire flash et 32 Ko de mémoire Sram ainsi qu’un convertisseur analogique/numérique sur 12 bits doté d’une vitesse d’acquisition de un mega échantillons/s.
Infineon indique que le PSOC 4100T Plus peut être utilisé comme microcontrôleur polyvalent autonome, procurant une plateforme adaptée pour le contrôle et la gestion de systèmes, ou comme un microcontrôleur d’interface homme-machine (IHM) spécialisé, autorisant la création d'interfaces intuitives et interactives. Le PSOC 4100T Plus peut également servir de solution monopuce pour des applications combinées de contrôle système et d’IHM tactile.
Dans sa configuration en tant que microcontrôleur d’IHM, le circuit prend en charge des applications de détection capacitive (détecter le contact ou la proximité de l’utilisateur), de détection inductive (contact sur des surfaces métalliques), de détection de niveau de liquide par apprentissage automatique (surveillance de la présence ou le niveau d’un liquide) et de détection tactile par survol (technologie Capsense d’Infineon) pour détecter le contact du doigt à travers un entrefer.
Cet ensemble de technologies rassemblées dans un seul circuit constitue, selon Infineon, un outil puissant pour la création d'interfaces innovantes et conviviales, notamment pour les appareils électroménagers. Dans ce domaine où la fiabilité est un critère crucial, le PSOC 4100T Plus intègre notamment une protection contre les décharges électrostatiques (ESD HBM, Electrostatic Discharge Human-Body Model) de 6 500 V et une précision de l'oscillateur principal interne de 1 %.
Au-delà, les fonctionnalités de gestion d’interface homme-machine avancées, telles que la détection tactile par survol, procure un rapport signal/bruit élevé et une faible consommation d’énergie (technologie Capsense d'Infineon de 5e génération). De plus la conception étanche du circuit lui permet de fonctionner de manière fiable dans des environnements difficiles, y compris en extérieur.
Pour des applications sur des pavés et écrans tactiles, le circuit PSOC 4100T Plus gère des interfaces utilisateur 2D haute résolution avec le suivi des doigts, avec 32 entrées de capteur cfapables de prendre en charge jusqu'à 256 nœuds. Ainsi, par exemple, un pavé tactile peut être conçu pour une surface de 80 mm x 80 mm et un pas de 5 mm, autorisant un suivi multi-doigts haute résolution.
A noter que les interfaces utilisateur, qu'elles soient tactiles ou à écran tactile, sont prises en charge sur le circuit par un moteur gestuel intégré et configurable qui permet aux concepteurs de personnaliser et d'optimiser les applications de détection capacitive, tandis que les guides de conception de détection inductive et de détection de niveau de liquide fournis par Infineon, fournissent des conseils détaillés sur la mise en œuvre de ces technologies.
