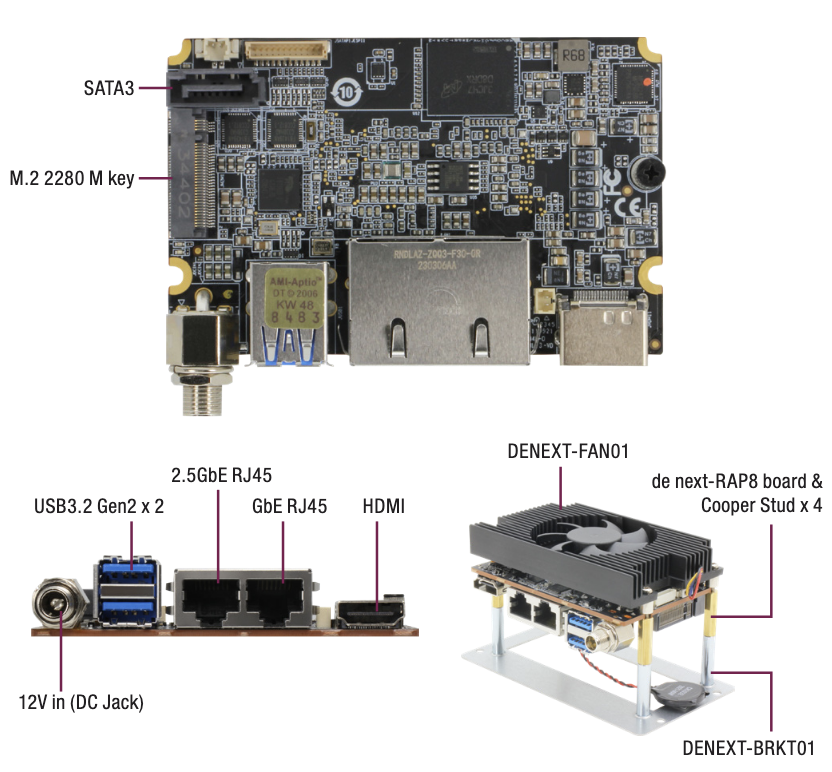

84 mm x 55 mm, telle est la dimension de la carte de next-RAP8 du fournisseur taïwanais de cartes et modules pour l’embarqué Aaeon, architecturée autour des processeurs Intel Core de 13e génération, soit les modèles i7-1365UE, i5-1335UE ou i3-1315UE, avec une consommation affichée de 15 W.

Attention toutefois, il est impossible de refroidir suffisamment un processeur de 15 W sur une carte d’une taille aussi petite, au format carte de crédit, avec un dissipateur thermique classique. D’où la nécessité pour cette carte de s’appuyer sur la solution de refroidissement d’Aaeon (DENEXT-FAN01) dotée d'un grand dissipateur thermique couvrant toute la face inférieure de la carte et intégré à un ventilateur de refroidissement.

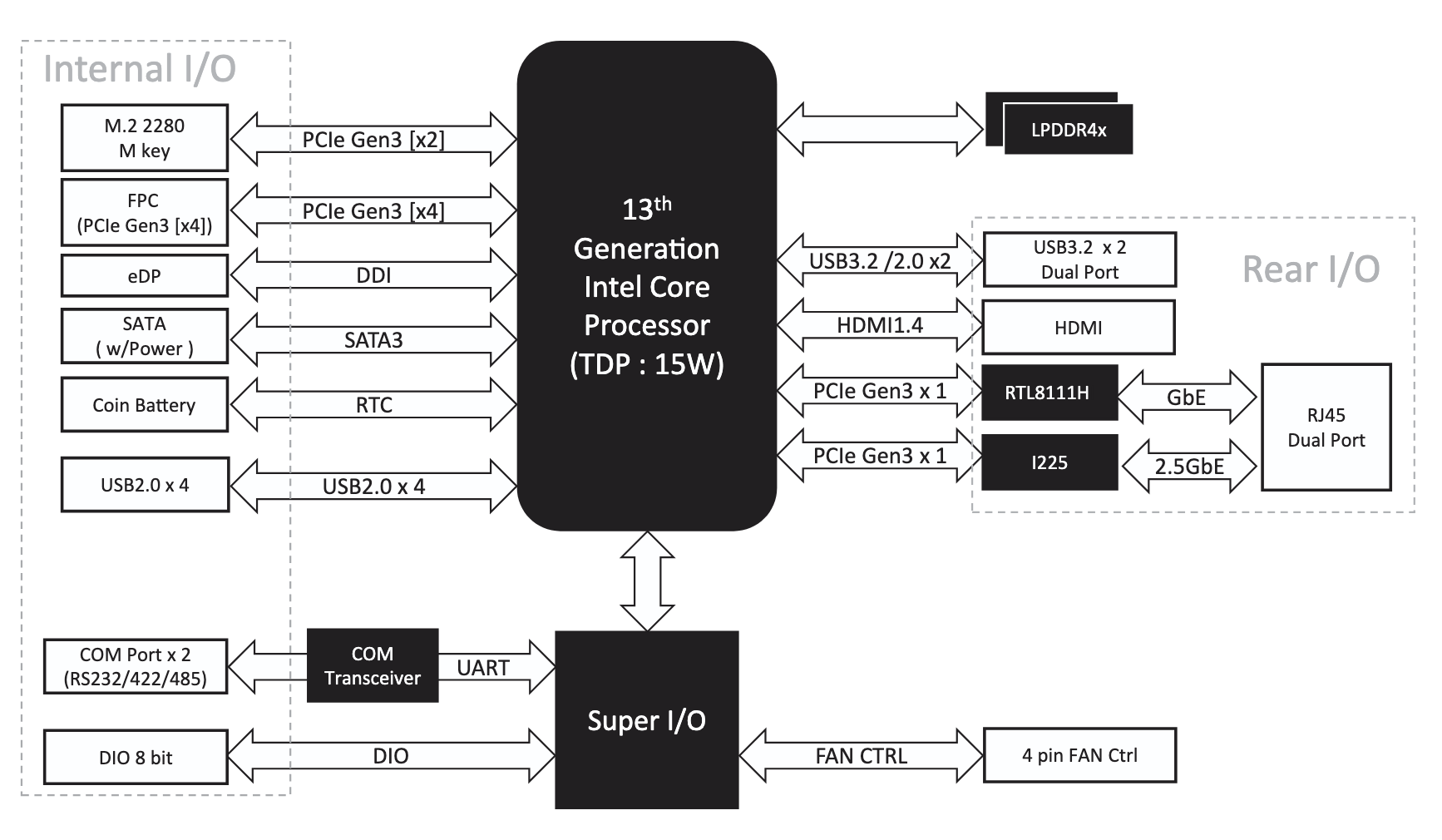

La de next-RAP8 peut exploiter jusqu'à 10 cœurs de processeurs et 2 threads avec jusqu’à 16 Go de mémoire système LPDDR5x et une carte graphique Intel Iris Xe. Conçue pour les applications de drones et de robotique, la carte de next-RAP8 intègre deux ports RJ-45 d'Intel, l'un pour les débits à 2,5 Gigabit Ethernet et l'autre pour les débits 1 Gigabit Ethernet, et deux ports USB 3.2 Gen 2 Type-A sur les entrées/sorties arrière. Un port HDMI 1.2a et une prise jack 12 V complètent l’ensemble.

La carte procure en outre un ensemble supplémentaire de connecteurs et de broches dont un bloc d’entrées/sorties généralistes ( GPIO) sur 8 bits, quatre ports USB 2.0 et deux ports RS-232/422/285, tous accessibles à travers un connecteur 40 broches installé côté processeur.

Pour une utilisation plus industrielle, la carte next-RAP8 propose une fonction de communication SMBus/I2C en option.

Côté extension, la carte intègre une connexion pour des cartes de stockage M.2 2280 M-Key (bus PCIe x2) pour la prise en charge des modules Wi-Fi et 4G, ainsi qu'un connecteur FPC (câble plat flexible) pour une interface PCIe x4 Gen 3 compatible avec les cartes et kits adaptateurs PER-T642, PER-T643 et PER-R41P d’Aaeon qui assurent des fonctions d’accélération d’algorithmes d’intelligence artificielle, la communication sans fil, ainsi que le stockage supplémentaire ou les cartes de capture graphique avancées.
