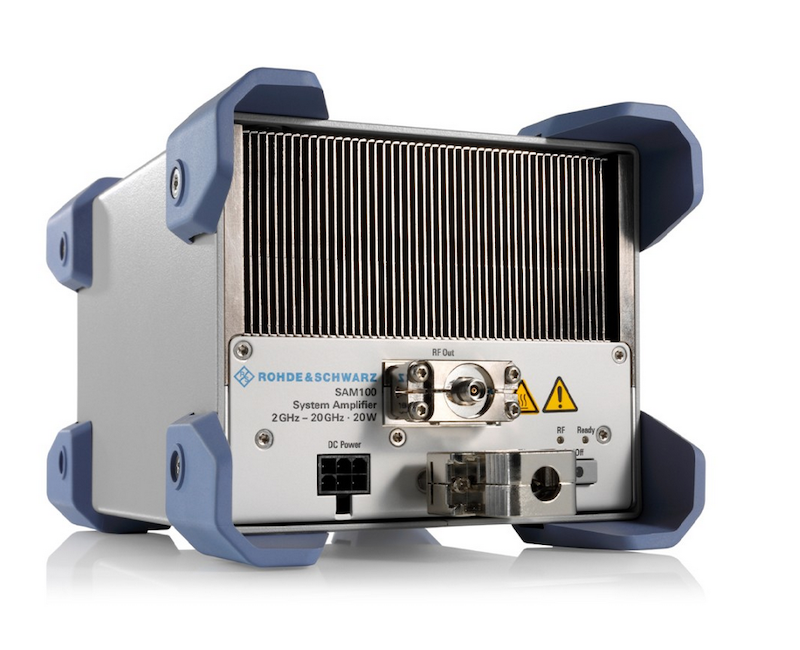

- Amplificateur RF pour la gamme de fréquence 2 à 20 GHz

L’amplificateur SAM100 de Rohde & Schwarz s’adresse aux fabricants de composants hyperfréquences passifs et actifs et d’équipements hyperfréquences pour valider leur conception. Ainsi qu’aux ingénieurs de test qui utilisent ce type d'amplificateur au sein de bancs de test automatique. L’instrument est également destiné aux ingénieurs en CEM qui doivent conduire des tests à des fréquences jusqu’à 18 GHz. La solution est adaptée aux applications exploitant des signaux émis avec des modulations AM, FM, PM et OFDM....

- Amplificateur ultralarge bande fonctionnant dans la gamme de fréquence allant de 2 à 20 GHz

- Gain de 47 dB à 15 GHz

- Puissance de sortie nominale de 20 W (43 dBm) ; puissance de sortie de 26 W entre 3 GHz et 4,5 GHz et 10 W entre 13,5 GHz to 19,5 GHz

- Facteur de bruit inférieur à 8,0 dB

- Dimensions de 121 × 100 × 150 mm, y compris les ventilateurs et les pare-chocs d’angle, pour un poids de 3 kg sans alimentation externe
