Pré-annoncé en 2024 à l’occasion de l’événement AOC (Association of Old Crows) qui s’était tenue à Oslo (Norvège) du 13 au 15 mai dernier, la carte au standard VPX 3U (norme VITA 46 ECC3) du français Reflex CES, référencée AVI153, est désormais complétement alignée sur les normes Sosa (Sensor Open Systems Architecture).

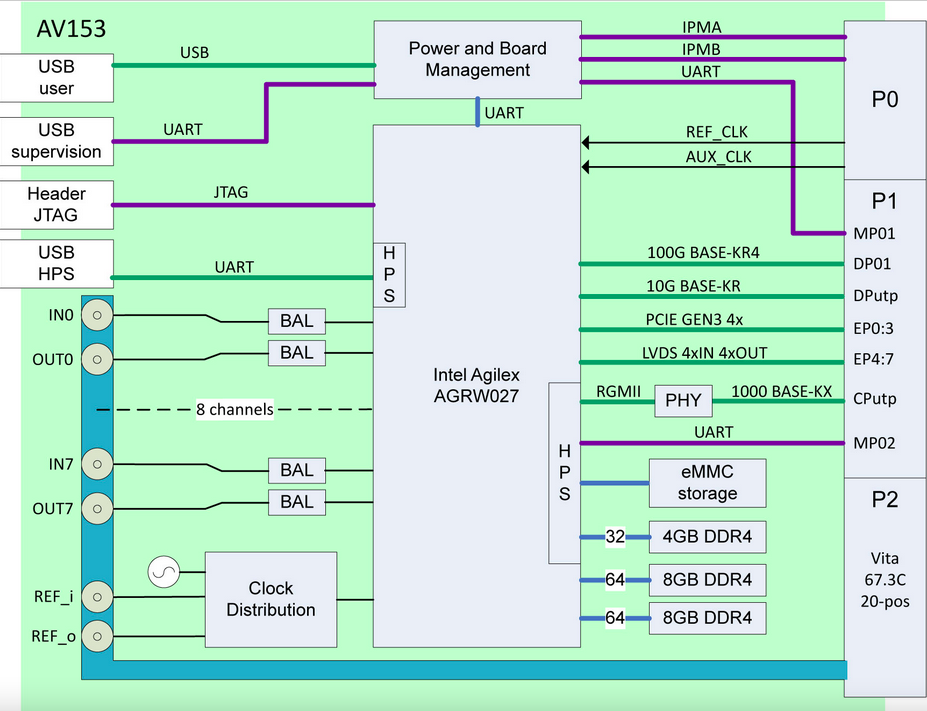

Pour rappel, cette carte, issue des équipes de conception d’Apisys (société rachetée par Reflex CES en 2023 et désormais fusionnée avec cette dernière) fait partie de d’une gamme de cartes VPX 3U à ultralarge bande ciblant les applications radar et de guerre électronique. Architecturée autour du FPGA Agilex 9 d’Intel/Altera (circuit AGRW027), la carte AV153 procure aux développeurs huit convertisseurs analogiques/numériques et numériques/analogiques sur 10 bits pour un débit jusqu’à 64 Gbit/s avec une bande passante analogique de 20 GHz, grâce notamment à des synthétiseurs d'horloge à faible bruit et des symétriseurs à large bande.
Ces performances analogiques ouvrent notamment la voie à la mise en place d’applications de haute performance utilisant la numérisation RF par le biais de la technique d'échantillonnage à fréquence intermédiaire (FI). Dans cette approche, le signal analogique est d'abord converti à une fréquence intermédiaire inférieure avant d'être échantillonné directement par le convertisseur, sans nécessiter d'étapes de conversion RF supplémentaires, et ce pour toute une série de bandes de fréquences radar et de guerre électronique, jusqu’à la bandes Ku (12 à 18 GHz).
Avec plus de 2,7 millions d'éléments logiques, 17 000 multiplicateurs, un processeur Arm quadricœur préset au sein du circuit SoC d’Intel/Altera, trois banques de mémoire DDR4 (deux à 8 Go et une à 4 Go) et une capacité de stockage supplémentaire sur un module eMMC, l’AV153 a été conçue pour être en conformité complète avec la norme SOSA, assurant de ce fait la compatibilité avec divers protocoles de communication, tels que PCIe et le Gigabit Ethernet.
Rappelons ici que la norme SOSA (Sensor Open Systems Architecture) gérée par l'Open Group, définit des architectures de référence pour systèmes ouverts, destinées aux sous-ensembles militaires d’acquisition de données et dotées de multiples capteurs du commerce. La norme favorise notamment la flexibilité dans la sélection et l'acquisition de capteurs et de sous-systèmes qui assurent la collecte, le traitement, l'exploitation, la communication et les fonctions associées aux données issues des capteurs, et ce tout au long du cycle de vie du système déployé. Elle vise à garantir une intégration facilitée dans des systèmes complexes, tout en facilitant la réutilisation des composants et en réduisant les coûts de développement.
La palteforme VPX AV153 de ReflexCES, refroidie par conduction, est adaptée aux applications pour des systèmes émetteurs/récepteurs des radars à balayage en phase, des systèmes de guerre électronique, des équipements de communications à large bande, des simulateurs/générateurs de radar de cible, et des systèmes embarqués à bord d’aéronef.
Pour être complet, signalons que cette carte sera présentée, ainsi que les modules processeur à base de FPFA de Reflex CES, lors de la manifestation annuelle AOC qui se tiendra cette année à Rome du 6 au 8 mais 2025.
