[APPLICATION PEI-Genesis] Depuis près d'un demi-siècle, la norme MIL-STD-1553B est au cœur de la communication des données militaires et aérospatiales. Elle est devenue indispensable en raison de sa robustesse, de ses performances déterministes et de son architecture intrinsèquement sûre. Alors que les systèmes de défense et d'aérospatiale évoluent, la flexibilité et la fiabilité de cette norme la rendent incontournable et démontrent que l'innovation ne se réduit pas à remplacer l'ancien par du neuf, mais permet aussi d'améliorer les technologies qui ont fait leurs preuves. Dans cet article, Jamal Hagi, ingénieur RF chez PEI-Genesis, société spécialisée dans les technologies de connecteurs, , explique pourquoi cette norme est essentielle pour les technologies de défense.

Auteur : Jamal Hagi

ingénieur RF chez PEI-Genesis

La MIL-STD-1553B est une norme de bus de données à multiplexage par division de temps (TDM, time division multiplexing) qui a été adoptée pour la première fois par le Département de la défense des États-Unis au début des années 70 et fait ses débuts sur les avions de chasse F-16 Falcon. Cette norme s'est rapidement imposée pour les avions, les véhicules terrestres et les bâtiments de la marine, et a été adoptée plus largement par toutes les branches de l'armée américaine, l'OTAN et la NASA. Par ailleurs, elle est de plus en plus utilisée pour les applications aérospatiales civiles et les environnements industriels.

Une réputation de fiabilité bien établie

Avec un débit de 1 Megabit/s, le bus 1553B repose sur une architecture redondante double, afin d'assurer l'intégrité et la continuité des données, y compris en cas de défaillance. Sa faible fréquence de transmission, inférieure à 500 Mhz, et deux voies de signal, un primaire et un de secours, sont les clés de sa fiabilité. Cette norme prend en charge jusqu'à 31 terminaux distants, tels que les systèmes de contrôle de vol, les ordinateurs de mission et les systèmes d'armes, ce qui permet d'établir des échanges de données synchronisés et sécurisés.

L'un des avantages techniques clés de MIL-STD-1553B est son protocole de communication déterministe. Contrairement aux systèmes Ethernet, où les temps de distribution des paquets peuvent varier, la norme 1553B garantiten effet la remise des messages pendant une période donnée. Cet aspect prévisible est essentiel pour les applications où la précision de la synchronisation et la faible latence ont un impact sur le succès de la mission.

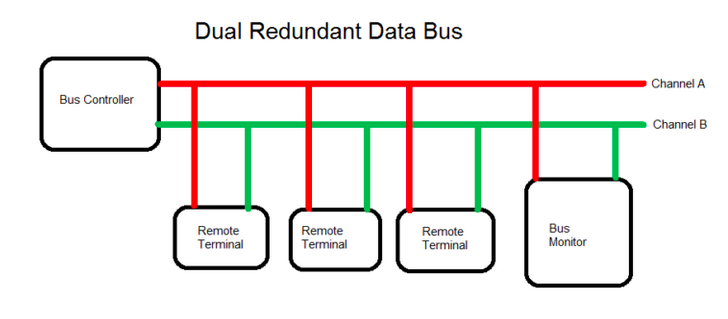

De plus, la topologie du système inclut non seulement les terminaux distants, mais aussi un contrôleur de bus qui gère les communications sur le bus et un moniteur de bus (BM) qui observe le trafic sans interférer. Ces composants garantissent un fonctionnement fluide et l'intégrité des données sur le système.

Le contrôleur (SC) supervise l'ensemble du système, afin de le coordonner, tandis que le moniteur (SM) en mesure les performances et effectue des diagnostics. Cette architecture de bus est généralement chaînée, chaque terminal étant connecté à travers le bus, afin de faciliter la communication et d'assurer un flux de données efficace.

L'architecture de redondance à sécurité intégrée atténue le risque posé par les points de défaillance uniques, un facteur crucial dans les environnements à enjeux élevés.

Une technologie de bus source d’innovations

La MIL-STD-1553B a fait preuve d'une longévité remarquable, car elle a su évoluer. Les implantations modernes intègrent notamment des composants optimisés sur la couche physique, tels que des connecteurs, couplés à un transformateur, et des émetteurs/récepteurs, qui offrent une meilleure intégrité du signal et une réduction des interférences électromagnétiques.

Des connecteurs Twinax et Triax, comme ceux conçu par le société Cinch commercialisé sous la marque Trompeter, assurent par exemple une excellente protection contre les EMI et le bruit grâce un blindage proche de 90 % et des configurations à paire torsadée.

De même, Cinch propose une large gamme de solutions de connectivité MIL-STD-1553, d'adaptateurs, de capuchons RFI et de terminaisons, ainsi que des coupleurs de bus pour boîtier avec 1 à 8 dérivations et divers assemblages de câbles de longueur fixe. Ces composants sont conçus en fonction de protocoles stricts pour parvenir à une faible atténuation, une impédance précise et une atténuation optimale du bruit, tous étant des éléments essentiels pour la fiabilité des transmissions de données dans les environnements difficiles.

En complément des connecteurs, les assemblages de câbles MIL-STD-1553B intègrent plusieurs couches de blindage électrique et de protections environnementales pour supporter des conditions extrêmes de température, d'humidité et de chocs mécaniques. Cette combinaison de conception robuste et de matériaux avancés garantit des performances constantes pour assurer le succès des missions.

De plus, les architectures hybrides qui associent un bus MIL-STD-1553B à des protocoles de données plus rapides sont de plus en plus répandues. Ces systèmes hybrides associent la fiabilité de 1553B pour les commandes critiques et les fonctions de contrôle tout en transférant les données à large bande passante sur des canaux plus rapides. Cette approche préserve la robustesse de la norme tout en s'adaptant aux besoins croissants des opérations faisant appel à de grosses quantités de données, ce qui est une caractéristique des systèmes de défense modernes.

Des applications dans le monde réel

La persistance du bus MIL-STD-1553B sur de nombreuses plateformes témoigne de sa polyvalence et de sa fiabilité. Dans l'aviation, elle est par exemple au cœur des échanges de données entre les systèmes de contrôle aérien, les équipements de navigation et les systèmes d'armes.

Les véhicules militaires au sol peuvent notamment compter sur son architecture robuste pour les diagnostics embarqués et les fonctions de commande. Les missions d'exploration spatiales ont elles aussi adopté la version 1553B en raison de sa réputation de résilience dans les environnements extrêmes. Ainsi, les systèmes de missiles emploient des bus de données MIL-STD-1553 pour télécharger les informations de ciblage des avions juste avant le lancement et coordonnent le flux d'informations en cours de vol.

La station spatiale internationale et les missions lunaires s'appuient également sur la norme 1553B pour les liaisons de données standard des applications spatiales. Alors que le secteur de la défense intègre de plus en plus des systèmes autonomes assistés par IA et des réseaux de capteurs avancés, la nature déterministe de 1553B prend désormais une nouvelle dimension.

Car, s'assurer que les algorithmes de prise de décision reçoivent des données précises des sous-systèmes dans les temps est crucial pour l'efficacité opérationnelle et la sécurité. La remise d'un message dans des délais stricts évite dans le m^me temps les goulots d'étranglement des données et garantit l'opération synchronisée de systèmes complexes.

Dans les applications de défense pilotées par IA, comme les véhicules et systèmes autonomes (UAV), cette fiabilité est essentielle pour les décisions en temps réel et l'exécution des missions. La capacité de MIL-STD-1553B à prendre en charge plusieurs terminaux distants garantit des communications fluides entre le contrôle aérien, les ordinateurs embarqués et les matrices de capteurs, afin de former un système cohérent et intégré capable de relever tous les défis opérationnels.

Le futur de la norme MIL-STD-1553B est bien présent

Les normes les plus récentes des bus de données donnent accès à des vitesses de transmission et des fonctionnalités plus avancées, mais elles n'offrent ni la réputation de fiabilité, ni la prévisibilité de la technologie MIL-STD-1553. Ses implémentations modernisées, telles que des contrôleurs de bus avancés et des terminaux distants améliorés, prolongent les capacités de cette norme, ce qui lui permet de s'adapter aux évolutions de l'infrastructure numérique.

Ces innovations non seulement préservent la robustesse de la norme, mais créent également des opportunités d'amélioration des fonctionnalités pour les systèmes de défense de nouvelle génération. En tant que partenaire de confiance, PEI-Genesis suit cette évolution et fournit des composants avancés qui améliorent les performances et la longévité des systèmes MIL-STD-1553B.
