Interface Concept connecte sur fibre optique une carte VPX 3U fondée sur un FPGA Kintex UltraScale

Le français Interface Concept propose avec la carte au format VPX 3U FEP-VPX3f une plate-forme conçue pour les applications embarquées de haute performance (HPEC, High Performance Embedded Computing). ...Architecturée autour d’un FPGA Kintex UltraScale de Xilinx (modèles KU060, KU85 ou KU115), son originalité est d’intégrer des interfaces optiques sur les connecteurs de fond de panier selon la spécification Vita 66.5....  Une première sur le marché, selon la société.

La carte offre ainsi 12 voies optiques en mode duplex intégral. Et ce grâce à l’intégration de l'interconnexion optique LightCONEX LC 150G de Reflex Photonics dotée d’un émetteur-récepteur sur 24 voies (12 émetteurs/récepteurs TRX) à 12,5 Gbit/s chacune, délivrant une bande passante globale supérieure à 150 Gbit/s.

Côté mémoire, la plate-forme dispose de 8 Go de mémoire DDR4 64 bits en 2 banques de 4 Go, deux mémoires flash QSPI (Queued Serial Peripheral Interface) de 128 Mo chacune pour le stockage des bitstreams du FPGA, et une autre de 128 Mo destinée aux données utilisateur.

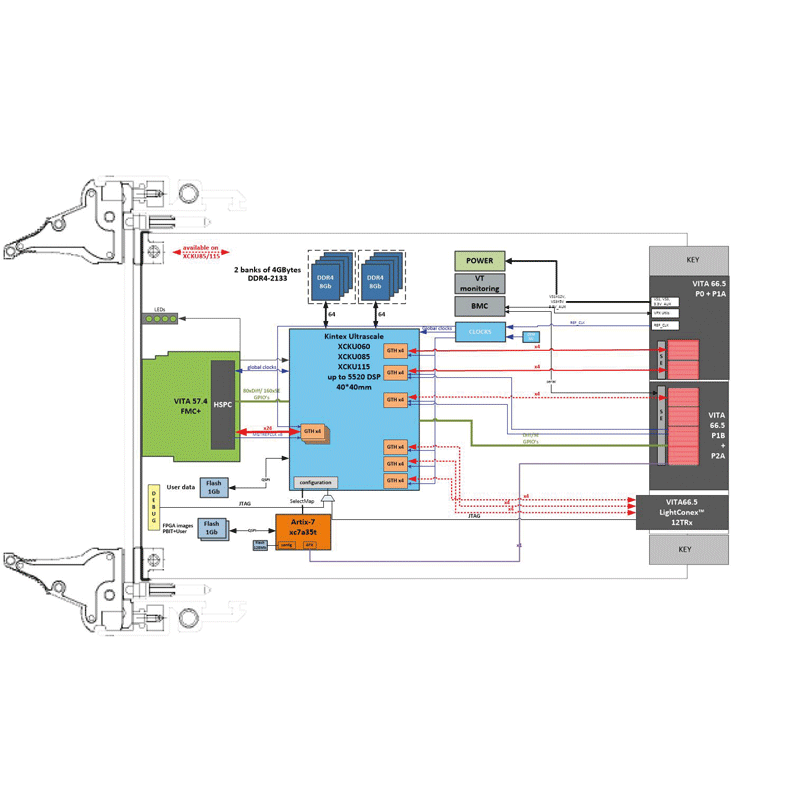

En ce qui concerne les interfaces, le FPGA Kintex UltraScale se connecte directement aux connecteurs du fond de panier de la carte via des liens SerDes, LVDS ou fibre, optimisant ainsi les performances du traitement du signal numérique, du traitement des paquets et du transfert de la carte avec des débits de données pouvant atteindre 16,3 Gbit/s. Trois ports de commutation à quatre voies sont disponibles sur les connecteurs VPX de la carte, configurables soit en en tant que convertisseurs GTH x4 vers plan de données (fat pipes) sur les connecteurs P1A et P1B ou vers les émetteurs-récepteurs optiques sur le connecteur Vita 66.5 (12 TRX). En outre, 28 entrées/sorties généralistes sont disponibles sur le connecteur P2 Vita 66.4.

La carte est livrée avec des IP matérielles (code VHDL) pour implanter des liaisons PCI Express Gen2 / Gen3, des ports Ethernet 10 Gigabit (XAUI, 10GBase-KR) et Aurora. Un emplacement pour carte mezzanine FMC+ conforme à la spécification Vita 57.4 est en outre disponible.
