Anritsu et Granite River Labs proposent une solution de test automatisée pour le PCI Express 5.0, adoubée par le PCI-SIG

Anritsu GRL PCIe 5.0

La firme américaine Granite River Labs, fournisseur de solutions et services de test de connectivité numérique, et le fabricant japonais d’instruments de test et mesure Anritsu, annoncent que leur solution de test automatisée du PCI Express 5.0 développée conjointement a été approuvée par le PCI-SIG, l’organisme en charge de la normalisation des évolutions du bus PCI Express.

Il s’agit de tests de conformité qui s’appuient sur l’analyseur de signal MP1900A BERT d’Anritsu et le récepteur CEM PCI Express 5.0 de Granite River Labs, associé au logiciel d'automatisation des tests PLL de la société qui fournit une automatisation complète d’analyse de la bande passante et du pic de boucle à verrouillage de phase du PCIe 5.0.

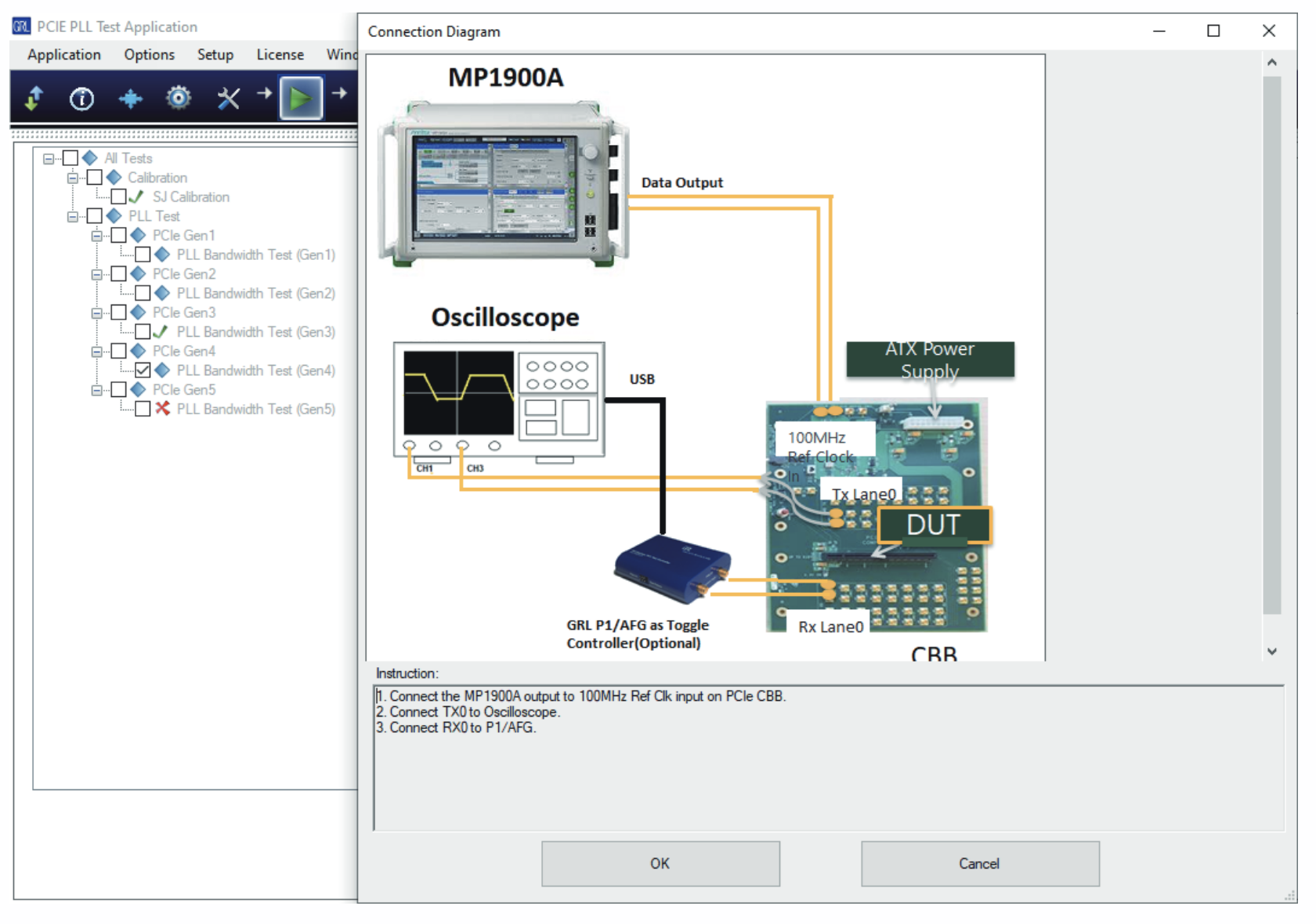

La solution combinée d’Anritsu et de Granite River Labs procure in fine aux développeurs un moyen flexible de tester des conceptions de cartes d'extension PCIe 5.0 avec un oscilloscope en temps réel, comme ceux de Tektronix ou de Keysight avec lesquels la solution est compatible. L'interface utilisateur du logiciel de Granite River Labs assure dans la pratique l’automatisation des tests de spécifications PCIe complexes et réduit le temps nécessaire à l'étalonnage et aux tests de l'équipement.

Conformément à la spécification PCIe 5.0 CEM, le logiciel propose notamment un étalonnage automatisé des dégradations du signal afin d’obtenir une hauteur et une largeur du diagramme de l’œil du récepteur sous test, et effectue des tests d'égalisation de liaison PCIe en émission (Tx) et en réception (Rx), ainsi que l’analyse de crête et de bande passante des PLL (boucles à verrouillage de phase) à 8, 16, et 32 gigatransferts/s.

De son côté, l’analyseur MP1900A d’Anritsu est un testeur de taux d’erreur de bits (BERT, Bit Error Rate Tester) multicanal, destiné à la conception et au test d'interfaces réseau de nouvelle génération, telles que l'Ethernet 200G/400G/800G et les interfaces de bus à haut débit PCI Express 4.0/5.0, USB 3.2, USB 4 et Thunderbolt. Les PPG (générateurs de modèles d'impulsions) et les détecteurs d'erreur (ED) intégrés dans l’appareil permettent à ce dernier de générer des formes d'onde de haute qualité avec une faible gigue intrinsèque (115 femtosecondes).

L'instrument dispose également d'une source de génération de gigue intégrée (SJ, Sinusoidal Jitter, RJ, Random Jitter, SSC, Spread-Spectrum Clock Jitter, BUJ, Bounded Uncorrelated Jitter) et d'une source de génération de bruit blanc. Outre les tests de conformité, l'ensemble prend également en charge diverses autres applications, notamment les fonctions d'analyse de type Link Training et Link Training Status State Machine (LTSSM).

En plus de tester les modules optiques PAM4, SerDes et d'autres technologies utilisées par les systèmes dotés de connexions Ethernet 200G/400G/800G dans les centres de données, le MP1900A BERT teste également les périphériques PCIe 6.0 (avec une modulation PAM4 à 32 Gbauds) en cours de développement, pour garantir la conformité à la dernière norme en date du PCI-SIG.

« Le partenariat d'Anritsu avec Granite River Labs procure un environnement de test de conformité PCI Express polyvalent pour les fournisseurs, note Kohei Ota, directeur général de la division Solutions d'infrastructure de services d'Anritsu. A l'avenir, nous prévoyons également de prendre en charge la spécification PCIe 6.0 à 64 gigatransferts/s pour stimuler l'innovation dans la 5G, le cloud computing et les centres de données. »
