Tektronix ajoute des capacités de diagnostic 5G à ses oscilloscopes à signaux mixtes

Le fabricant d’instruments de test et mesure Tektronix vient d’ajouter à ses oscilloscopes mixtes un logiciel d’analyse spécifique aux signaux 5G, afin de permettre à une large communauté d’ingénieurs de déclencher, capturer, analyser et diagnostiquer les interactions de signaux complexes de la 5G sur un seul appareil. Réduisant de ce fait le recours à une étude de corrélation entre différents instruments, en particulier avec un analyseur de signaux vectoriels spécifique, un matériel coûteux.

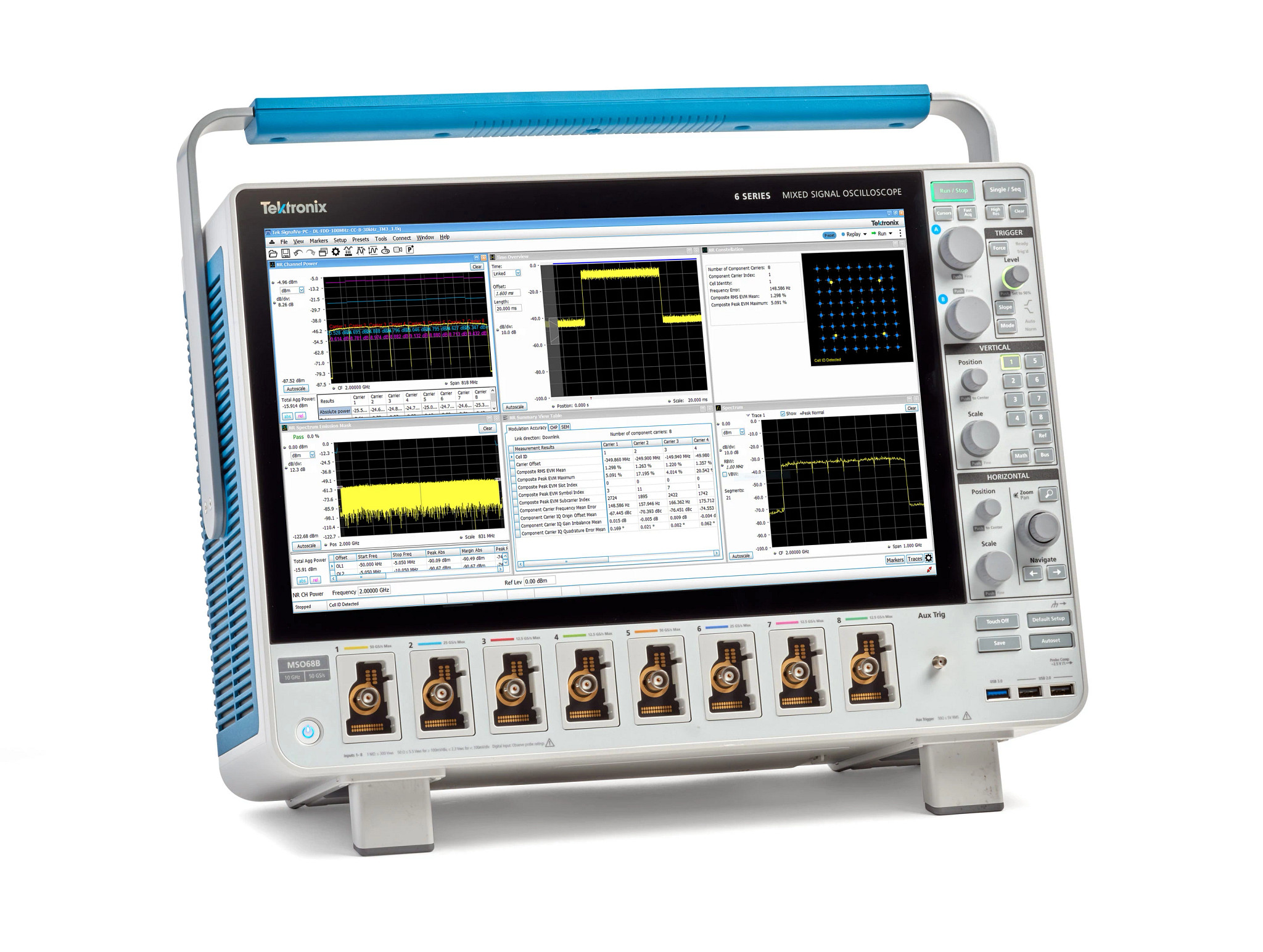

Ce logiciel d'analyse, le SignalVu 5G NR, est utilisable sur les oscilloscopes de la famille MSO 6 série B. Les ingénieurs peuvent désormais effectuer des mesures 5G NR critiques selon les spécifications 3GPP directement sur ces appareils pour caractériser de nouvelles conceptions électroniques 5G avec des signaux RF. Notamment pour l’exploration et la visualisation des signaux sur les rails d'alimentation, les bus de commande numériques et les E/S numériques.

Chaque canal d’entrée de l’oscilloscope possède un convertisseur-abaisseur numérique qui assure une analyse de spectre synchronisée avec les formes d'onde du domaine temporel. Ce qui permet aux ingénieurs d’avoir une vue cohérente dans le temps de l’évolution des signaux dans des conceptions de systèmes 5G.

Au-delà de cette capacité à fournir une vue synchronisée d'une grande variété de signaux, l’oscilloscope MSO 6 série B offre aussi une large bande passante de capture, de 1 GHz à 10 GHz selon les modèles, et un faible bruit intrinsèque nécessaire à l'analyse des signaux 5G (inférieur à 55 µV à 1 mV/div et 1 GHz, inférieur à 1,25 µV à 50 mV/div et 10 GHz).

Le logiciel d'analyse, mis au point en utilisant des algorithmes développés par NI (anciennement National Instruments), facilite dans le même temps la réalisation de tests de réussite/échec de la couche physique 5G NR pour qualifier les conceptions d'émetteurs selon la norme 5G NR établie dans le cadre des spécifications de test des Releases 15/16 du 3GPP. Le logiciel intègre des mesures de la qualité du signal telles que l'amplitude du vecteur d'erreur (EVM, Error Vector Magnitude), la puissance du canal adjacent (ACP, Adjacent Channel Power), le masque d'émission spectrale (SEM, Spectral Emission Mask) et la mesure de la puissance en fonction du temps (PVT, Power Versus Time).

Selon Tektronix, cette solution d’analyse de la couche physique PHY 5G NR à l’aide d’un MSO 6 série B offre des avantages significatifs par rapport aux analyseurs de signaux traditionnels avec une analyse de signal large jusqu'à 2 GHz et un faible bruit d'instrument pour obtenir des mesures EVM précises.

Enfin, pour l’étude des systèmes à de hautes fréquences, telles que les fréquences FR2 au-delà de 24 GHz, l'option d'analyse 5G NR est également disponible sur l’oscilloscope numérique DPO70000SX qui offre une bande passante allant jusqu'à 70 GHz. Et pour les ingénieurs utilisant des analyseurs de signaux en temps réel, l'option 5G NR est également disponible sur les appareils RSA500 et RSA5000 de Tektronix.
