Le fournisseur de semi-conducteurs japonais Renesas Electronics présente ce jour un microprocesseur appartenant à la série des circuits RZ/A de la société qui répond aux besoins en développement des systèmes d'interface homme-machine (IHM) avancés.

Le RZ/A3M, c’est son nom, est capable de gérer les sorties vidéo et caméra - quatre voies MIPI-DSI - sur de grands panneaux LCD avec des résolutions allant jusqu'à 1280 x 800 pixels (WXGA) afin de répondre aux exigences d'affichage des appareils électroménagers de nouvelle génération, de l'automatisation industrielle et de bureau, des dispositifs de santé et des systèmes de contrôle des bâtiments.

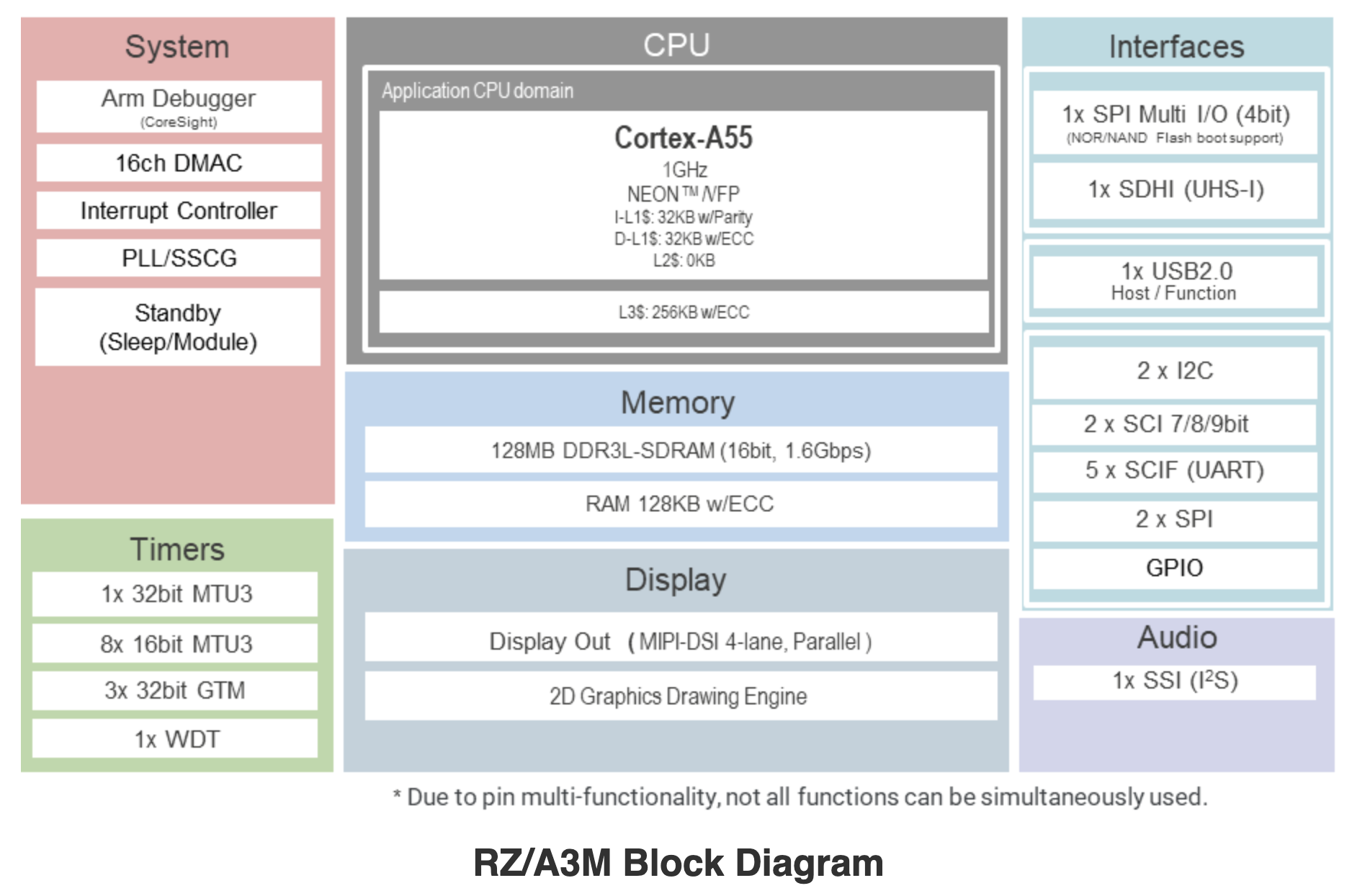

Similaire au circuit RZ/A3UL existant (voir notre article), le RZ/A3M, conçu sous la forme d’un circuit de type SiP (System In Package), est équipé d'un cœur Arm Cortex-A55 64 bits avec une fréquence d’horloge de 1 GHz, flanqué de 128 Ko de mémoire Sram avec correction d’erreurs. Au-delà, une mémoire Sdram DDR3L supplémentaire de 128 Mo à haute vitesse intégrée dans le composant SiP élimine, selon Renesas, la tâche complexe de conception d'une interface de signal haute vitesse pour connecter une mémoire externe.

Réduction des coûts système avec mémoire intégrée et conception de PCB (Printed Circuit Baord) simplifiée, tel est donc l’objectif affiché par Renesas avec ce processeur qui prend également en charge des mémoires flash Nand et Nor externes à travers une interface QSPI (Quad serial peripheral interface) pour le stockage de données et de codes.

Associée à un pilote logiciel spécifique, la connexion à une mémoire flash Nand de haute capacité procure à ce niveau une option économique pour l'expansion de la mémoire. De plus, le boîtier BGA du circuit SiP RZ/A3M procure aux développeurs une disposition de broches particulière avec deux rangées principales de broches positionnées sur le bord extérieur du composant. Une approche qui simplifie le routage du circuit imprimé qui accueille le processeur en réduisant la complexité du routage et en minimisant les contraintes de disposition. Avec en sus la possibilité de concevoir des cartes à double couche à faible coût. L’idée étant de proposer ici des économies significatives de coûts de développment.

« Le processeur le RZ/A3M, et le premier système RZ dotée d’une grande mémoire intégrée qui cible des performances de vidéo et d'animation élevées sur des IHM tout en maintenant les coûts système globaux bas, précise Daryl Khoo, vice-président de la division marketing des processeurs embarqués chez Renesas. De plus, nous voulons proposer avec ce circuit une expérience utilisateur très réactive avec des graphiques en temps réel de haute qualité, afin d’aider les utilisateurs à construire rapidement des solutions IHM avancées.»

Pour ce processeur, Renesas met en avant un environnement de développement d’IHM qui comprend l'outil FSP (Flexible Software Package) de la société, des kits d'évaluation, des outils de développement et des logiciels d'exemple. Des solutions d'interface utilisateur graphique fondées sur le RZ/A3M issues de sociétés partenaires, telles que LVGL, Crank, SquareLine Studio et Envox sont en outre à dispositon des développeurs .

Le processeur RZ/A3M est proposé dans un boîtier LFBGA 17mm x 17mm à 244 broches à pas de  0.8 mm.
