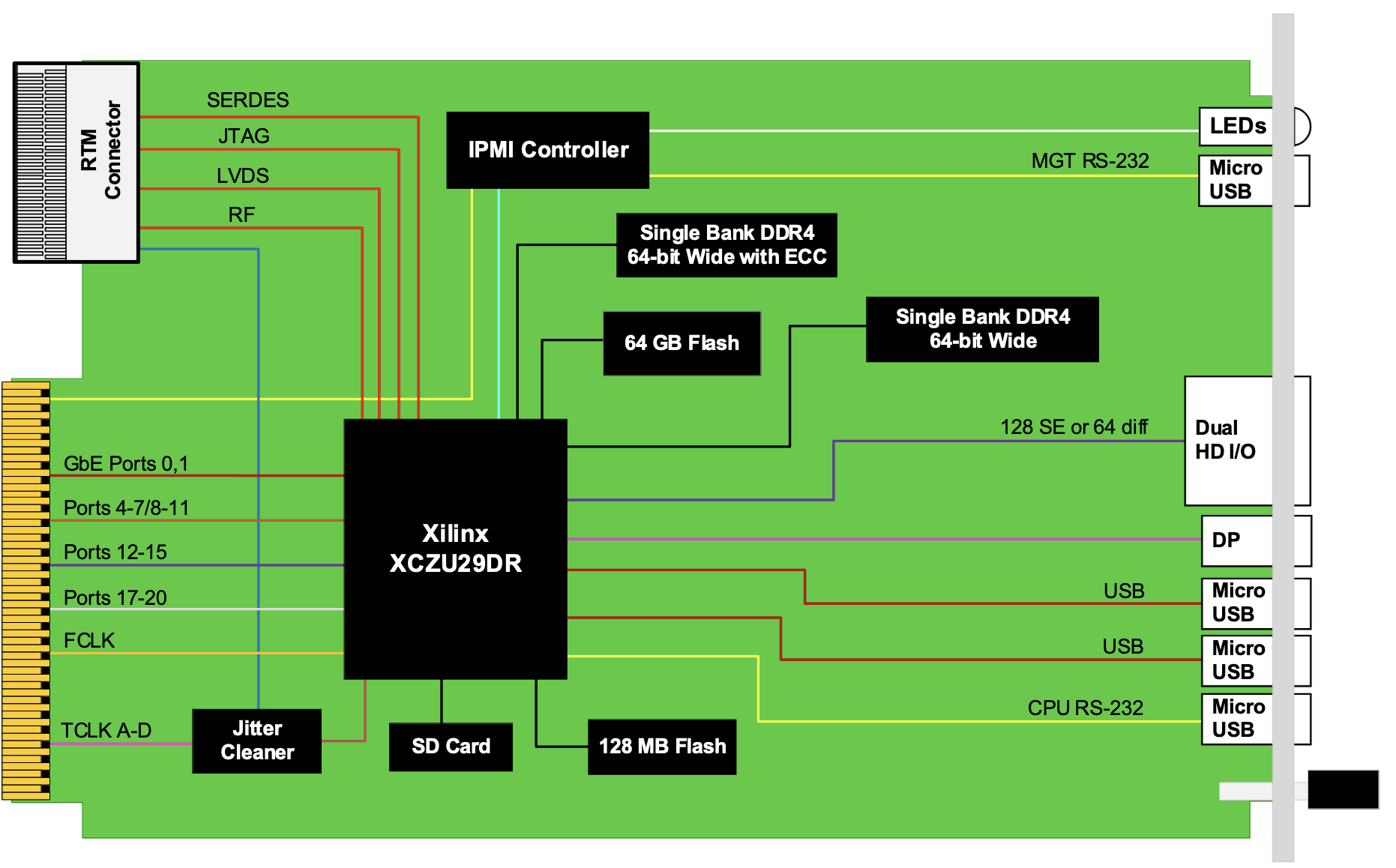

La carte mezzanine au format double AMC (AdvancedTCA Mezzanine Card) AMC576 de VadaTech est architecturée autour de la puce-système RFSoC XCZU29DR de Xilinx/AMD qui intègre une matrice de FPGA reconfigurable (avec 4 200 DSP, 930 K cellules logiques et 60 Mo de mémoire interne) associée à quatre cœurs Arm Cortex-A54 et un Cortex-R5. La carte intègre 16 convertisseurs analogique/numérique sur 12 bits et 16 convertisseurs numérique/analogique sur 14 bits. La face avant dispose également d'une interface DisplayPort, de deux ports USB, d'une prise RS-232 ainsi que d'un double connecteur haute densité pour les E/S externes.

- Signaux du FPGA qui s'interfacent directement avec les horloges AMC FCLKA et TCLKA-D de la carte

- E/S analogiques acheminées vers un port MicroRTM selon la spécification MTCA.4

- Carte de 148,5 mm de largeur et de 180,6 mm de profondeur conforme aux spécifications AMC.1, AMC.2, AMC.3 et AMC.4

- Carte dotée de deux banques de mémoire DDR4 de 64 bits pour un total de 16 Go pour stocker de grandes tailles de tampon pendant le traitement et mettre les données en file d'attente vers l'hôte

- Module intégrant 64 Go de mémoire flash, 128 Mo sur une flash de démarrage et une carte SD en option
