Pico Technology intègre une technologie de CAN reconfigurable dans ses oscilloscopes

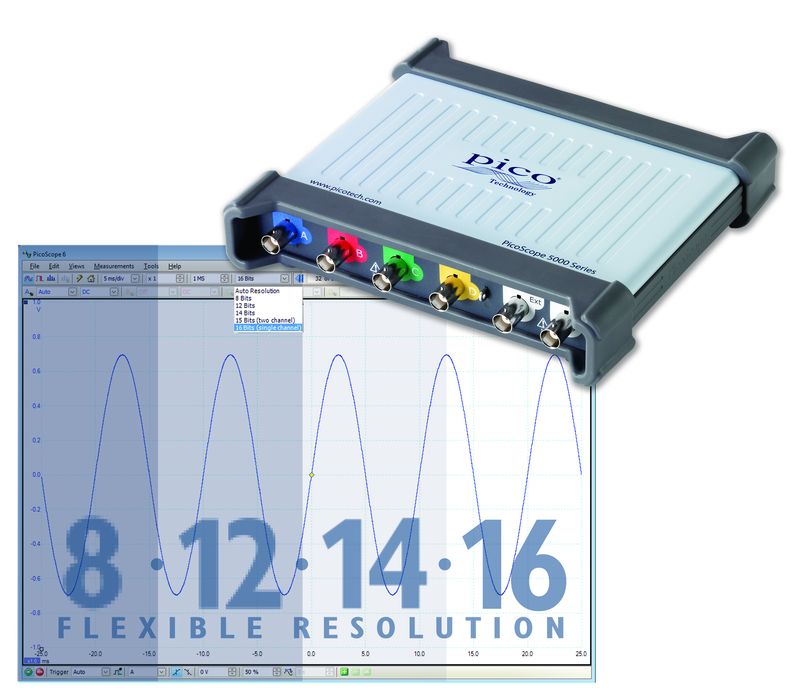

Les oscilloscopes de la série PicoScope 5000 du britannique Pico Technology (distribués en France par Neomore) sont dotés d’une architecture originale. Cette architecture repose sur plusieurs convertisseurs ...analogiques/numériques montés en série ou en parallèle selon différentes combinaisons appliquées aux voies d'entrée. En conséquence, il est possible d'augmenter, dans un même instrument, le taux d'échantillonnage ou la résolution, de 8 à 16 bits.   Lorsqu’ils sont montés en série, les CAN sont entrelacés afin de délivrer un taux d'échantillonnage de 1 Géch./s pour une résolution de 8 bits. Cet entrelacement réduit les performances des convertisseurs, mais le résultat obtenu (SFDR, Spurious-Free Dynamic Range, de 60 dB) reste supérieur à celui obtenu avec les oscilloscopes dotés de CAN 8 bits entrelacés avec un taux d'échantillonnage de 500 Méch./s pour une résolution de 12 bits.   Lorsqu'ils sont montés en parallèle, les CAN sont échantillonnés en phase sur chaque voie afin d'augmenter la résolution et les performances dynamiques. La résolution atteint 14 bits à un taux d'échantillonnage de 125 Méch./s par voie (SFDR de 70 dB). Elle peut être augmentée à 15 bits si deux voies sont utilisées. Et si une seule voie est mise en oeuvre, tous les CAN sont combinés afin d'obtenir une résolution de 16 bits avec un taux d'échantillonnage de 62,5 Méch./s.   Pour cette architecture, Pico Technology a développé un frontal analogique qui permet de basculer entre ces différentes résolutions. Au-delà, cet oscilloscope qui se branche sur un PC dispose d'une mémoire tampon de 512 méga-échantillons. Le produit est disponible en version 60 MHz à deux voies avec générateur de fonctions intégré et en modèle 200 MHz à quatre voies avec générateur de formes d'onde arbitraires intégré.
