- Oscilloscopes sur bus USB à deux voies et 5 ou 16 GHz de bande passante

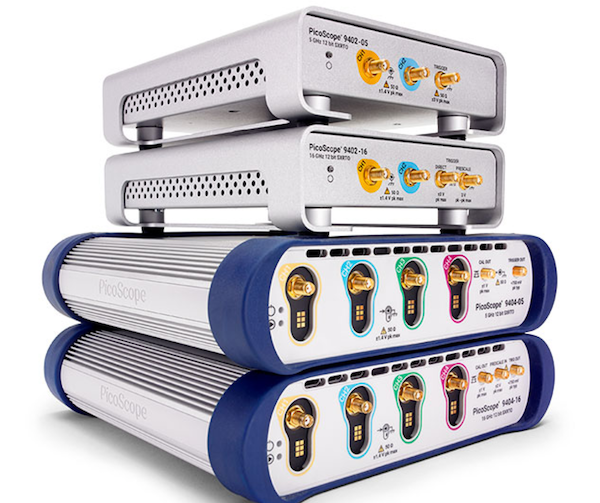

Pico Technology renforce sa famille d’oscilloscopes SXRTO (Sampler-eXtended Real-Time Oscilloscope) avec deux modèles à deux voies qui couvrent les bandes de fréquence 5 GHz et 16 GHz. Ces modules, référencés 9402-05 et 9402-16, se pilotent sur un PC grâce à une liaison USB et sont conçus pour la numérisation de signaux répétitifs. L’échantillonnage des signaux se fait sur une résolution de 12 bits à une vitesse maximale de 500 Méch./s par canal en temps réel et jusqu’à 2,5 Téch./s en temps équivalent. Ces instruments sont proposés avec le logiciel PicoSample 4 qui fournit une interface graphique de pilotage de l’instrument et d’affichage de formes d’onde, ainsi que des mesures et des données statistiques.

- Affichage des mesures de transitoires de 22 ps et de largeurs d’impulsion allant jusqu’à 45 ps

- Analyse des performances d’horloge et des diagrammes de l’œil de signaux jusqu’à 10 Gbit/s

- Gigue de déclenchement RMS inférieure à 2 ps et largeur de bande de déclenchement de 5 GHz

- En option, la technologie de récupération d’horloge et de données jusqu’à 8 Gbit/s associée à une entrée de déclenchement externe étend le déclenchement sur la bande 16 GHz

- Modes d’échantillonnage large bande en temps réel pour la capture de l’enveloppe de la porteuse, de la modulation en bande de base et de suivi d’enveloppe de signaux pour les bandes de fréquence de communication sans fil classiques (900 MHz, 2,4 GHz et 5,5 GHz)
